【濟南鑫浩焊接】焊接滾輪托架的結構組成及工作原理

發布時間：2025-02-15瀏覽次數：62

結構組成

支架部分：通常由型鋼和鋼板焊接而成，主、從動架的底座焊后經消除應力處理，能保證長期使用不變形，綜合性能好且承重量大。
滾輪部分：主、從動架各有四只滾輪，主動架上四只滾輪均為同步主動輪。滾輪一般采用整體式結構，表面鑲嵌有硫化橡膠，既滿足承載工件的能力，又能對工件起到保護作用。
傳動部分：主動架四只滾輪全齒嚙合，傳動齒輪與驅動減速機通過 “十” 字聯軸器聯接，傳動可靠，能傳遞較大扭矩，并可對微量的不同軸度進行適量補償。一般采用渦輪蝸桿減速機進行驅動，所選用的減速機和電動機具有較高的同步性能，使?jié)L輪架上的滾輪能同步運轉。
軸承部分：滾輪組件內安裝的是優質軸承，軸承內使用鋰基潤滑脂，具有較高的潤滑性能，可減少滾輪轉動時的摩擦和磨損。

工作原理

傳動裝置驅動主動滾輪，利用主動滾輪與圓筒類工件之間的摩擦力帶動工件旋轉實現變位，可實現工件的內外環縫和內外縱縫的水平位置焊接，配套自動焊接設備可實現自動焊接。

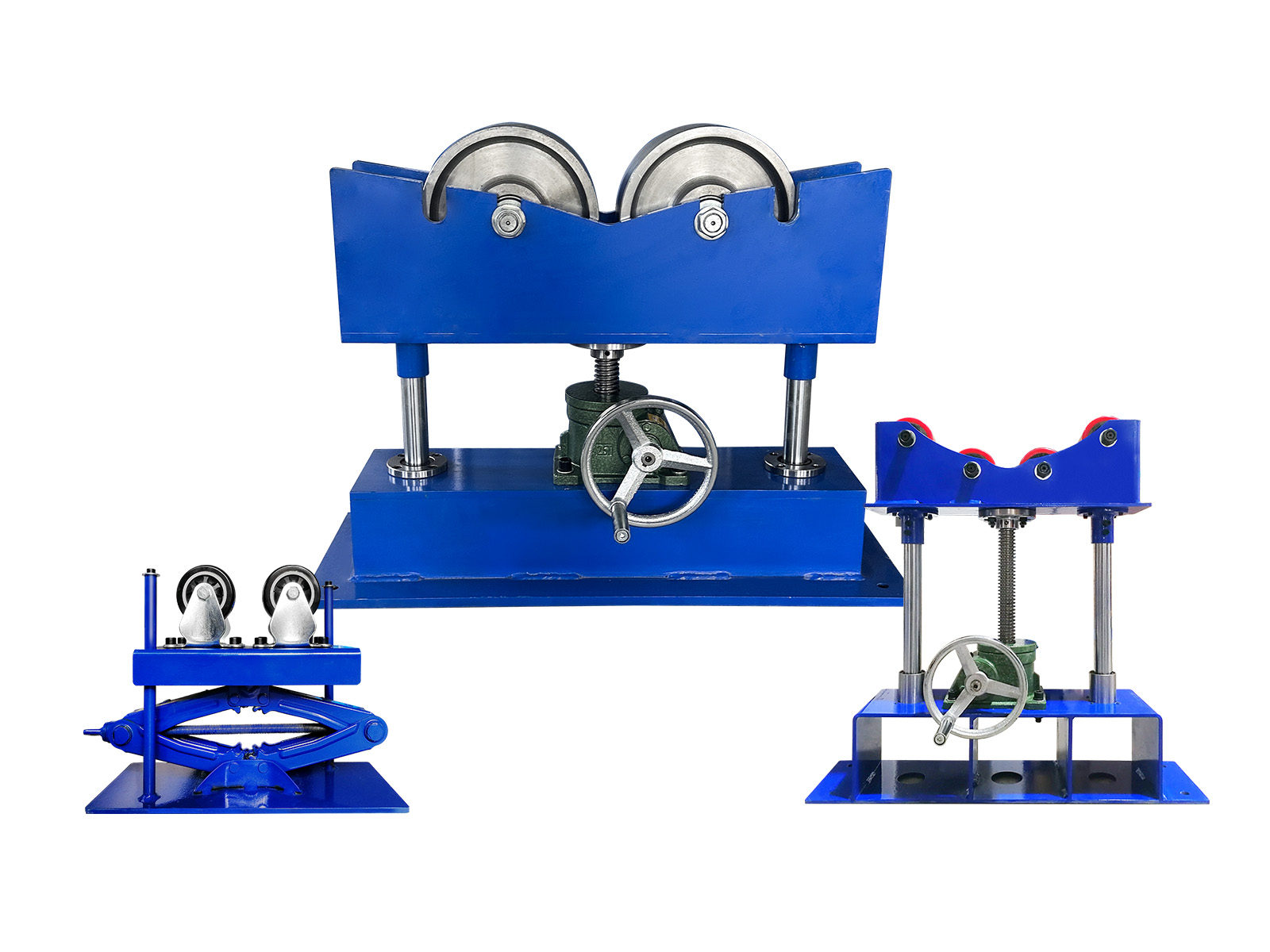

濟南鑫浩焊接滾輪托架的結構組成及工作原理
